ICR40

ICR40/3

Transponder Schreib- Lesesystem

(vorläufiges Datenblatt Stand Februar 2000)

Das Anwendungsgebiet von berührungslos schreib- lesbaren Datenträgern (Transponder) wird immer vielfältiger.

Beispiele sind:

- Zeiterfassung/ Zutrittskontrolle
- bargeldloser Zahlungsverkehr
- Produktidentifikation / Kennzeichnung
- Produktverfolgung
- Produktionsdatenspeicherung
- Tieridentifikation
- usw.

Der ICR40 ermöglicht eine einfache Integration der Transpondertechnologie in andere Systeme. Der besonders kleine und robuste Aufbau ermöglicht den Einbau in fast jedes beliebige Gehäuse.
Durch einen optional bestückbaren Erweiterungsspeicher von 32kByte EEPROM und einer Real-Time-Clock besteht die Möglichkeit des Standalone- Einsatzes des ICR40 als

- Zutrittskontrollsystem
- Zeiterfassungssystem
- Hand-Held Applikation usw.

Der Anschluß einer Tastatur und eines Displays ist über die integrierte I²C-Schnittstelle möglich.

Optionale Komponenten auf der Rückseite des ICR40

Technische Daten

Abmaße:

43 x 43 mm (B x H)

Betriebsspannung:

7..12V DC oder 5V DC

Temperaturbereich:

-25..+70⁰C (USB 0..+70⁰C)

Transpondertypen:

- 125 kHz/Amplitudenmodulation
- On-Board Crypto-Coprozessor für höchste Datensicherheit (HT1, HT2)

Schnittstelle:

- RS232, RS485, USB, I²C, Wiegand (an spezielle Schnittstellentypen anpassbar)

Datenübertragung (Seriell):

- synchron oder asynchron:
- Standard asynchron 9600 Baud, even Parity, ein Start und Stopbit
- Anpassung an beliebiges Datenprotokoll möglich

Datenübertragung (USB):

- Standard Low-Speed HID-Device

Signalisierungen:

- optional 3 LEDs und ein akustischer Signalgeber

Schaltausgänge:

- optional potentialfreier Relaiskontakt

Development-Kit

Für Entwicklungs- und Demozwecke ist ein "Development-Kit" mit entsprechender Demosoftware (Windows 3.1x oder Windows 95/98/NT/2000) verfügbar. Der ICR40 wird hier als komplettes System mit Gehäuse, Netzteil und Datenübertragungsleitung (RS232) geliefert.

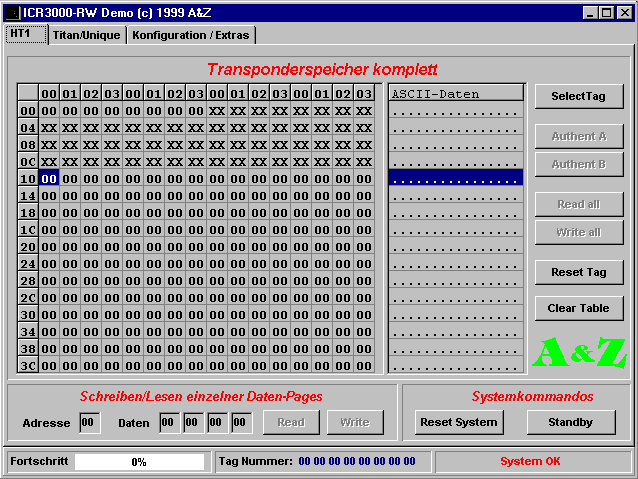

Demosoftware ICR3000
