ICR30

ICR30

Transponder Schreib- Lesesystem

Das Anwendungsgebiet von berührungslos Schreib- Lesbaren Datenträgern (Transponder) wird immer vielfältiger.
Beispiele sind:

Zeiterfassung/ Zutrittskontrolle
bargeldloser Zahlungsverkehr
Produktidentifikation / Kennzeichnung
Produktverfolgung
Produktionsdatenspeicherung
Tieridentifikation
usw.

Der ICR30 ermöglicht eine einfache Integration der Transpondertechnologie in andere Systeme. Der besonders kleine und robuste Aufbau des ICR30 ermöglicht den Einbau in fast jedes beliebige Gehäuse.

Technische Daten

Abmaße:

43 x 43 mm (B x H)

Betriebsspannung:

7..12V DC oder 5V DC

Temperaturbereich:

-25..+70°C

Transpondertypen:

125 kHz/Amplitudenmodulation

Schnittstelle:

RS232, RS485, Wiegand oder CMOS, USB (an spezielle Schnittstellentypen anpassbar)

Datenübertragung:

synchron oder asynchron,
Standard asynchron 9600 Baud, even Parity, ein Start und Stopbit,
Anpassung an beliebiges Datenprotokoll möglich

Signalisierungen:

optional 3 LEDs und ein akustischer Signalgeber

Schaltausgänge:

optional potentialfreier Relaiskontakt

Development-Kit

Für Entwicklungs- und Demozwecke ist ein "Development-Kit" mit entsprechender Demosoftware (Windows 3.1x oder Windows 95/NT) verfügbar. Der ICR30 wird hier als komplettes System mit Gehäuse, Netzteil und Datenübertragungsleitung (RS232) geliefert.

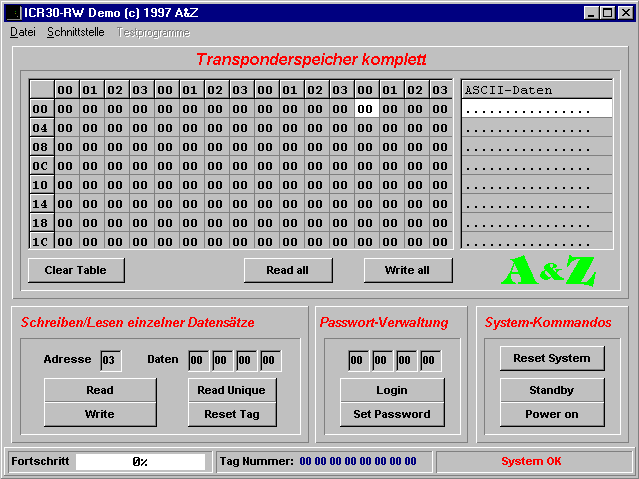

ICR30 Demosoftware

Varianten

Read-Only System
Der ICR30 ermöglicht das Lesen einer Transpondernummer und sendet diese bei Erkennung eines Transponders automatisch über die serielle Schnittstelle.

Read-Write Systeme Der ICR30 ermöglicht das Lesen und Schreiben von passiven amplitudenmodulierten Transpondern vom Typ UNIQUE (Read-Only) und TITAN (Read-Write). Andere Transpondertypen können angepaßt werden.

Slave Systeme Der ICR30 wird von einem Host-System mit entsprechenden Steuerkommandos angesprochen. Bei dieser Variante besteht die Möglichkeit, die integrierten LED's sowie das optional integrierte Relais per Kommando zu schalten.

Stand-Alone System Diese Variante ermöglicht die Zuweisung (Speicherung) von bis zu 11 Transpondern mittels einer Mastercard. Wird ein zugewiesener Transponder erkannt, wird der Relaiskontakt für eine einstellbare Zeit geschlossen. Einsatzbeispiele sind zB. elektronisches Türschloß und Freigabe von Schaltberechtigungen in Steuerungssystemen.

*Read-Only System*	Der ICR30 ermöglicht das Lesen einer Transpondernummer und sendet diese bei Erkennung eines Transponders automatisch über die serielle Schnittstelle.
*Read-Write Systeme*	Der ICR30 ermöglicht das Lesen und Schreiben von passiven amplitudenmodulierten Transpondern vom Typ UNIQUE (Read-Only) und TITAN (Read-Write). Andere Transpondertypen können angepaßt werden.
*Slave Systeme*	Der ICR30 wird von einem Host-System mit entsprechenden Steuerkommandos angesprochen. Bei dieser Variante besteht die Möglichkeit, die integrierten LED's sowie das optional integrierte Relais per Kommando zu schalten.
*Stand-Alone System*	Diese Variante ermöglicht die Zuweisung (Speicherung) von bis zu 11 Transpondern mittels einer Mastercard. Wird ein zugewiesener Transponder erkannt, wird der Relaiskontakt für eine einstellbare Zeit geschlossen. Einsatzbeispiele sind zB. elektronisches Türschloß und Freigabe von Schaltberechtigungen in Steuerungssystemen.
